Παρεμβαλλόμενο y-axis turn-mill σύνθετα εργαλεία CNC

Η παρεμβαλλόμενη συσχέτιση των εργαλείων CNC του άξονα y, ως προχωρημένο μοντέλο μέσα στη σειρά των σύνθετων μηχανών τυρετικού μύλου, αξιοποιεί τη μοναδική μέθοδο επεξεργασίας, η οποία συνδυάζει την ευέλικτη κίνηση του άξονα του x με την ακριβή κατακόρυφη μετατόπιση του άξονα y, ώστε να επιτευχθεί αποτελεσματική ενσωμάτωση της πολυ-αποθέματος. Αυτός ο καινοτόμος σχεδιασμός όχι μόνο ενισχύει σημαντικά την αποδοτικότητα της παραγωγής, αλλά και απρόσκοπτα ευθυγραμμίζεται με τις επείγουσες απαιτήσεις της σύγχρονης παραγωγής για αποτελεσματική και υψηλής ποιότητας παραγωγή.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τα παρεμβαλλόμενα εργαλεία μηχανής CNC του άξονα του άξονα Y είναι εξοπλισμένα με εισαγόμενους γραμμικούς οδηγούς υψηλής ακρίβειας, βίδες κυλίνδρων και ρουλεμάν ακριβείας.

Εκμεταλλεύεται πλήρως τα μεγαλύτερα πλεονεκτήματα των τεσσάρων ακινήτων που συνδέει τον άξονα και την υψηλή ακαμψία.

Πρόκειται για μια μηχανή μηχανικής επεξεργασίας σύνθεσης στροφών με παρεμβαλλόμενο κέντρα ισχύος και ουράς, ένα νέο μοντέλο που αντικαθιστά την ευθεία μηχανή του άξονα y.

Το προγραμματιζόμενο κέντρο υδραυλικής ουράς επιτρέπει τη λειτουργία ενός κλειδιού να επεκτείνει ή να αποσύρεται, διευκολύνοντας την εύκολη σύσφιξη του τεμαχίου. Έχει έλεγχο δύο ταχυτήτων (γρήγορος και αργός).

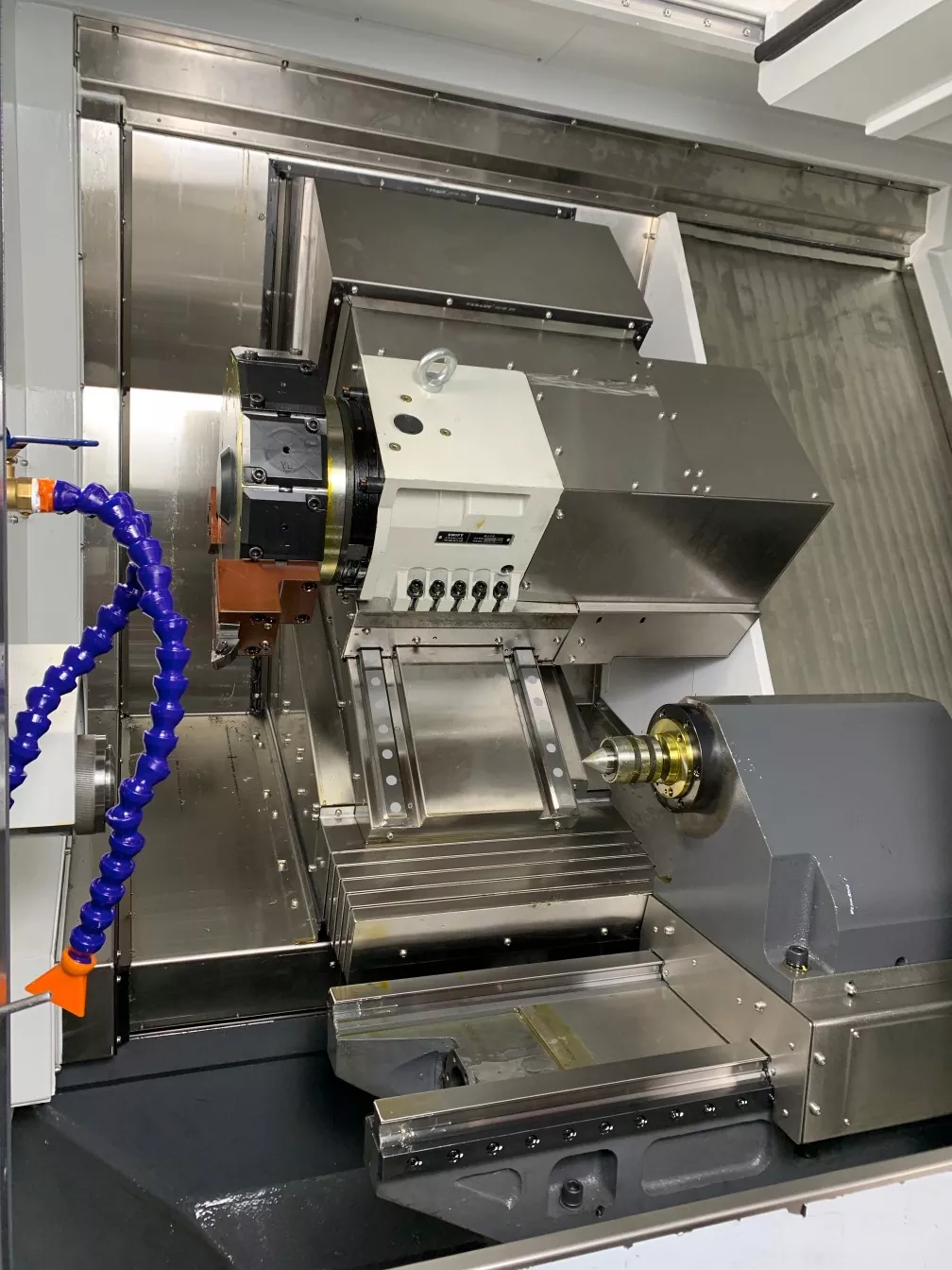

Ο πυργίσκος ισχύος χρησιμοποιείται για τη μηχανική κατεργασία των τμημάτων υψηλής διόγκωσης και η παρεμβαλλόμενη κεφαλή ισχύος του άξονα y μπορεί να χρησιμοποιηθεί σε συνδυασμό με τη συνάρτηση σύνθεσης στροβιλισμού σε σύνθετα μέρη.

Το κρεβάτι του εργαλείου εργαλείου υιοθετεί ένα σχεδιασμό σιδηροδρομικής γραμμής υψηλής χαμηλής χαμηλής με μια αναλογία γωνίας 15:30 μοίρες, η οποία μπορεί να εξασφαλίσει αποτελεσματικά ότι το εργαλείο δεν θα παραμορφωθεί κατά τη διάρκεια της μακροπρόθεσμης λειτουργίας και διαθέτει καλή ακαμψία και ισχυρή σταθερότητα.

Παράμετρος προϊόντος (προδιαγραφή）

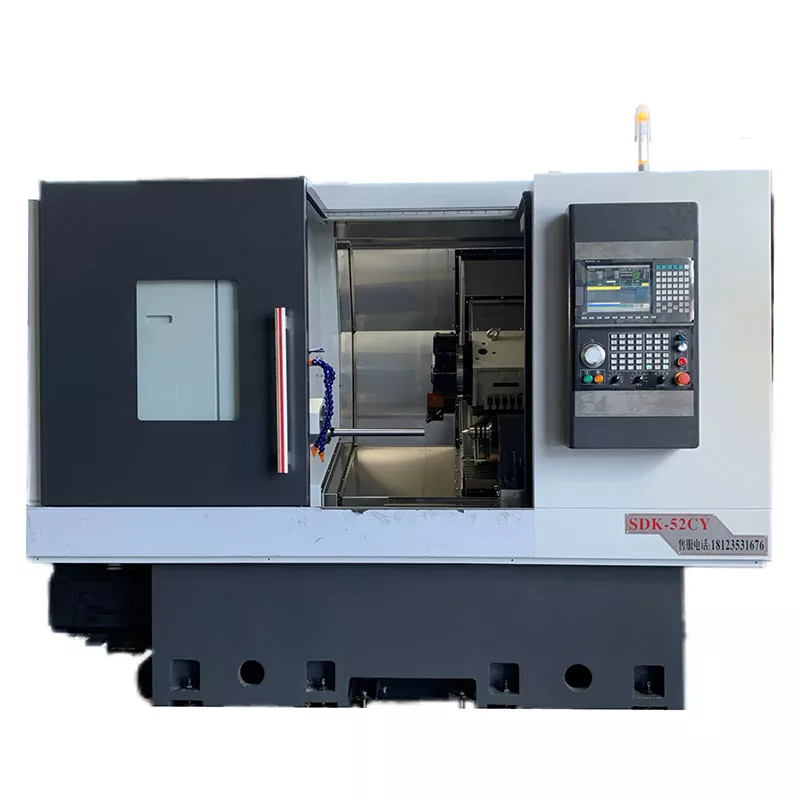

Χωρητικότητα επεξεργασίας	52CY
Περιστρέψτε το σώμα του κρεβατιού	Φ600
Η μεγαλύτερη επεξεργασία διαμέτρου	φ350
Ατρακτος
Άτρακτο	A2-6
Διάφραγμα	φ52
Ταχύτητα ατράκτου	0-4500
Μηχανική ακρίβεια
Επαναλάβετε την ακρίβεια τοποθέτησης	± 0,005
Άξονα	≤0.005/100mm
Άξονα	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z άξονας γρήγορη κινούμενη ταχύτητα	24m/min
Ταξίδια στο ουραίο κάθισμα
Προδιαγραφή του μανικιού Tailstock	MO's 4#
Ταξίδια στο ουραίο κάθισμα	500mm
Μέθοδος κίνησης του καθίσματος	ολισθητής
Κορυφαία απόσταση του Chuck	630mm
Εύρος πίεσης του καθίσματος	5-20 κιλά
Κορυφαίο δρομολόγιο	120mm
Δομή ουράς καθισμάτων	Τύπος μανικιού ακριβείας
Αξονικό εγκεφαλικό επεισόδιο
X-Axis Travel Radius	260mm
Εγκεφαλικό επεισόδιο	620mm
Εγκεφαλικό επεισόδιο	﹢ 60mm﹣68mm
Μηχανοκίνητη ισχύος
Άξονας (σερβο) και κινητήρας	11kW
X άξονας (σερβο) και κινητήρας	3.1kW
Z axis (σερβο) και κινητήρα	3.1kW
Y άξονας (σερβο) και κινητήρας	2.4kW
Κινητήρας κεφαλής ισχύος	5.5kW
έξαψη
έξαψη	BMT55
Αλλος
Βάρος	5000 κιλά
Μηχανικές διαστάσεις	290019502100

Φεστιβάλ και εφαρμογή προϊόντων

Τα παρεμβαλλόμενα εργαλεία CNC που χρησιμοποιούνται ευρέως σε διάφορες μεταποιητικές βιομηχανίες, ειδικά στην επεξεργασία υψηλής ακρίβειας και σύνθετα μέρη όπως ένθετα σύνδεσης, αυτοκινητοβιομηχανία, ιατρικός εξοπλισμός κλπ., Τα οποία έχουν σημαντικά πλεονεκτήματα. Επιπλέον, μπορεί επίσης να χρησιμοποιηθεί για την επεξεργασία εξαρτημάτων με πολύπλοκα γεωμετρικά σχήματα, διάφορα μεγέθη και απαιτήσεις υψηλής ακρίβειας, όπως κυλινδρικές επιφάνειες, κωνικές επιφάνειες, κλιμακωτές επιφάνειες, σφαιρικές επιφάνειες και άλλους τύπους περιστροφικών επιφανειών.

Λεπτομέρειες παραγωγής

Οδηγείται και ελέγχεται από μια βίδα και έναν σερβοκινητήρα. Οι οδηγίες του προγράμματος για κίνηση και ώθηση μπορούν να ρυθμιστούν και η λειτουργία είναι απλή.

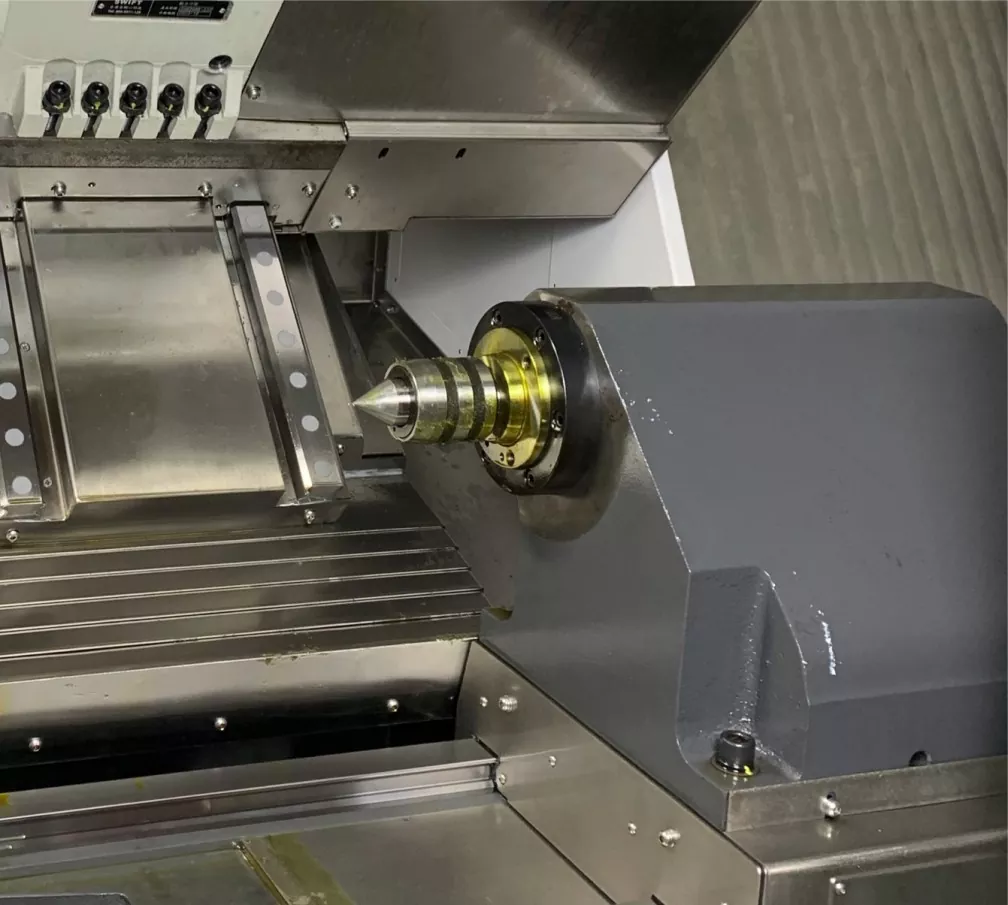

Υιοθετεί το σχεδιασμό μιας προγραμματιζόμενης υδραυλικής ουράς, γεγονός που διευκολύνει την εξασφάλιση της στρογγυλότητας και της ομόκεντρου κατά την επεξεργασία των εξαιρετικά μεγάλων και λεπτών τμημάτων άξονα.

Η προγραμματιζόμενη υδραυλική ουρά μπορεί να ελέγξει την κίνηση προς τα εμπρός, προς τα πίσω και διακοπή της ουράς μέσω των κώδικα Μ και των Κ-κωδικών. Επιπλέον, επιτρέπει την αυθαίρετη ρύθμιση της πίεσης. Είναι απλό, βολικό, ασφαλές και αξιόπιστο.
