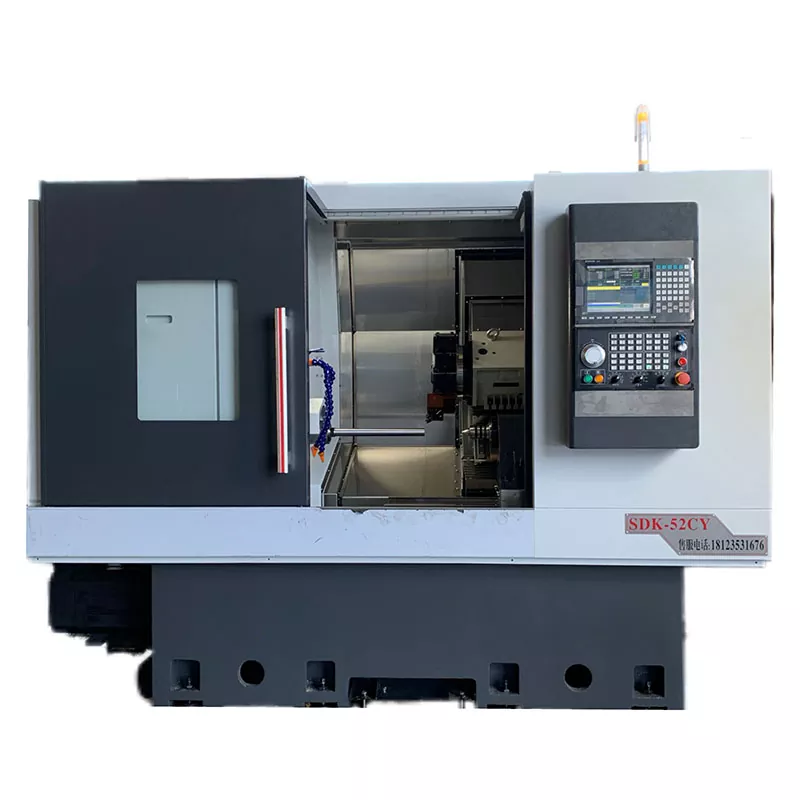

52-Tailstock Turn-Mill Composite CNC Μηχανή

Το Shadick 52-Tailstock Turn-Mill Composite CNC Machine μπορεί να διαμορφωθεί με ευέλικτα με συνηθισμένη ή προγραμματιζόμενη υδραυλική ουρά ανάλογα με τις ανάγκες των πελατών. Η συνηθισμένη υδραυλική ουρά είναι εύκολο να λειτουργήσει, αλλά η ευελιξία και η ακρίβειά του είναι περιορισμένες. Η προγραμματιζόμενη υδραυλική ουρά, από την άλλη πλευρά, βασίζεται στον προηγμένο έλεγχο προγραμματισμού για την επίτευξη υψηλής ακρίβειας και ευέλικτης μηχανικής κατεργασίας, ικανοποιώντας πολύπλοκες απαιτήσεις.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο άξονας Υ του πυργίσκου του πυργίσκου του CNC SHADICK 52-Tailstock Composite Composite Composite ελέγχεται από 4 γραμμικούς οδηγούς ή διπλούς σκληρούς οδηγούς, οι οποίοι βελτιώνουν σημαντικά την ακρίβεια και την υψηλή ακαμψία.

Είναι εξοπλισμένο με προγραμματιζόμενο υδραυλικό ουρά. Με μόνο ένα πάτημα ενός κουμπιού, μπορείτε να επεκτείνετε ή να αποσύρετε το tailstock, καθιστώντας εύκολο να σφίξετε τεμάχια εργασίας. Έχει έλεγχο δύο ταχυτήτων (γρήγορος και αργός).

Έχει τη λειτουργία των τεσσάρων μηχανικών κατεργασίας σύνδεσης άξονα για στροφή, άλεση, γεώτρηση, χτύπημα κ.λπ., και μπορεί να ολοκληρώσει τη διάτρηση και να χτυπήσει στα άκρα του άξονα των τμημάτων.

Ο πυργίσκος ισχύος μπορεί να χρησιμοποιηθεί για τη μηχανή εξαρτημάτων υψηλής επίθεσης. Η αληθινή κεφαλή ισχύος του άξονα y μπορεί να συνδυαστεί με τη συνάρτηση σύνθεσης στροβιλισμού σε σύνθετα μέρη.

Μπορεί να εκτελέσει μεγάλη κατεργασία ακριβείας σε χάλυβα και ανοξείδωτα χάλυβα, καθώς και γεώτρηση και πατώντας στα άκρα του άξονα. Το μηχάνημα με ένα ουρά μπορεί να επεξεργαστεί τμήματα μεγάλου άξονα.

Υπάρχει μια μονάδα λειτουργίας ηλεκτρικού εργαλείου στο πλάι που μπορεί να εκτελέσει λειτουργίες όπως γεώτρηση, χτυπήματα και φρεζάρισμα διαμερίσματα, επιτρέποντας ακριβή γεώτρηση και άλεση διαφόρων τμημάτων άξονα.

Ο κινητήρας κεφαλής ισχύος έχει ισχύ 5,5 kW και είναι εξοπλισμένη με ένα αυτόνομο σύστημα ψύξης. Η μέγιστη ταχύτητα περιστροφής μπορεί να φτάσει στις 8.000 περιστροφές ανά λεπτό. Μπορεί να εκτελέσει 24ωρη μηχανική κατεργασία χωρίς υπερθέρμανση ή ενεργοποίηση συναγερμού.

Παράμετρος προϊόντος (προδιαγραφή)

Χωρητικότητα επεξεργασίας	52
Περιστρέψτε το σώμα του κρεβατιού	φ500
Η μεγαλύτερη επεξεργασία διαμέτρου	Φ350
Ατρακτος
Άτρακτο	A2-6
Διάφραγμα	φ52
Ταχύτητα ατράκτου	0-6000
Μηχανική ακρίβεια
Επαναλάβετε την ακρίβεια τοποθέτησης	± 0,005
Άξονα	≤0.005/100mm
Άξονα	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z άξονας γρήγορη κινούμενη ταχύτητα	24m/min
Ταξίδια στο ουραίο κάθισμα
Προδιαγραφή του μανικιού Tailstock	MO's 5#
Ταξίδια στο ουραίο κάθισμα	420mm
Μέθοδος κίνησης του καθίσματος	ολισθητής
Κορυφαία απόσταση του Chuck	450mm
Εύρος πίεσης του καθίσματος	5-20 κιλά
Κορυφαίο δρομολόγιο	120mm
Δομή ουράς καθισμάτων	Τύπος μανικιού ακριβείας
Αξονικό εγκεφαλικό επεισόδιο
Εγκεφαλικό επεισόδιο	260mm
Εγκεφαλικό επεισόδιο	520mm
Εγκεφαλικό επεισόδιο	± 45mm/± 50mm
Μηχανοκίνητη ισχύος
Άξονας (σερβο) και κινητήρας	11kW
X άξονας (σερβο) και κινητήρας	3.1kW
Z axis (σερβο) και κινητήρα	3.1kW
Y άξονας (σερβο) και κινητήρας	2.4kW
Κινητήρας κεφαλής ισχύος	5.5kW
Ισχύς πυργίσκου 12 σταθμών (BMT45)	King CNC από την Ταϊβάν, Κίνα
Head Power 0 - πτυχίο	2
Power Head 90 - πτυχίο	2
Αλλος
Βάρος	3700 κιλά
Μηχανικές διαστάσεις	285017802040

Χαρακτηριστικό προϊόντος και εφαρμογή

Το εργαλείο σύνθετης μηχανής Turn-mill διαθέτει εγγενώς υψηλή απόδοση και πολυλειτουργικότητα. Είναι σε θέση να ολοκληρώσει μια ποικιλία καθηκόντων κατεργασίας σε μια ενιαία σύσφιξη, καθιστώντας το εξαιρετικά κατάλληλο για τις μεταποιητικές βιομηχανίες που απαιτούν αποτελεσματική παραγωγή. Εφαρμόζεται για τη μηχανική κατεργασία σε βιομηχανίες όπως τα εξαρτήματα αυτοκινήτων, τη βιομηχανία μετάδοσης και την παραγωγή αιολικής ενέργειας.

Λεπτομέρειες παραγωγής

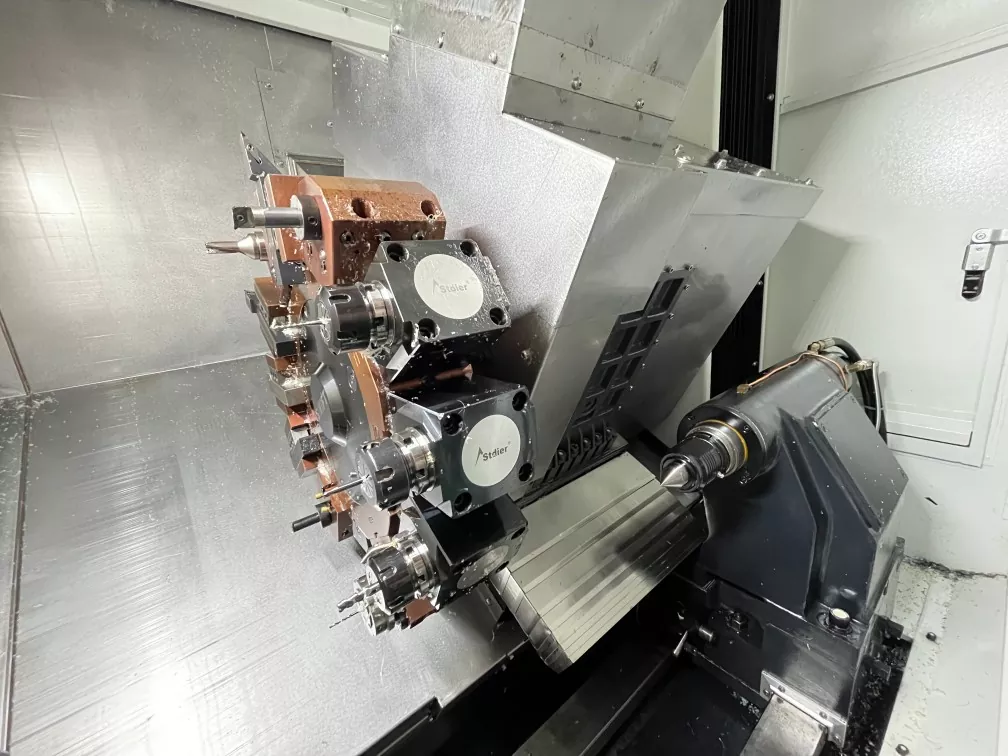

52-Tailstock Turn-Mill Composite CNC Εσωτερική δομή του εργαλείου εργαλείων, ο πυργίσκος σερβίτης BMT55 βελτιώνει την αξιοπιστία της ευρετηρίασης και εξασφαλίζει την υψηλή ακαμψία κατά τη διάρκεια της άλεσης.
