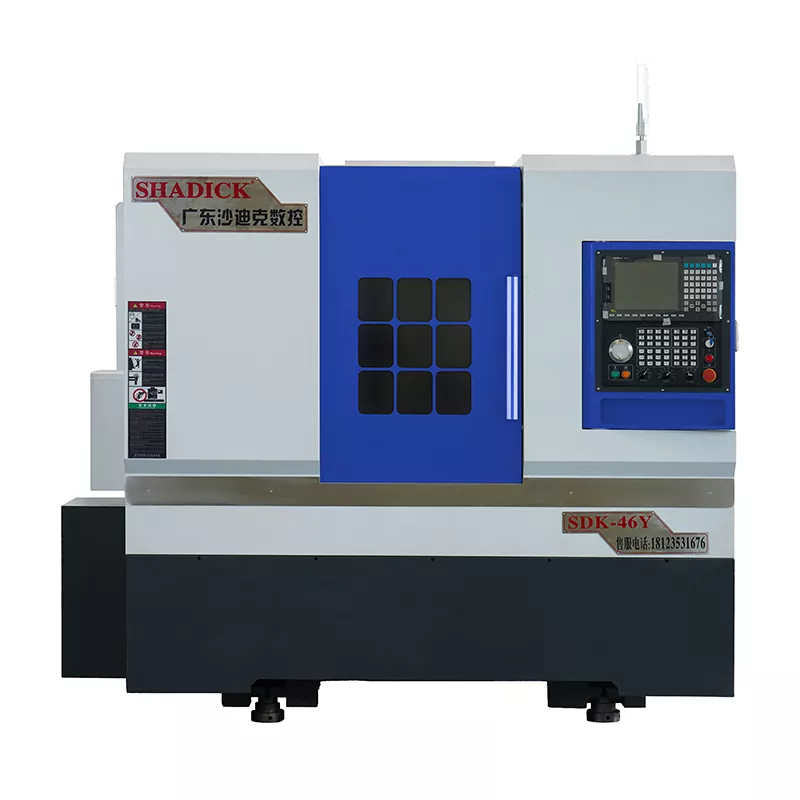

46-Tailstock Turn-Mill Composite CNC Μηχανή

Το σύνθετο CNC μηχανής CNC του 46-tailstock είναι ένα κοινό χρησιμοποιούμενο κομμάτι εξοπλισμού στον κλάδο της μεταποίησης, συνδυάζοντας τις λειτουργίες της στροφής, της άλεσης, της διάτρησης, της επίτευξης και άλλων, επιτρέποντας την ολοκλήρωση πολλαπλών εργασιών με μία μόνο εγκατάσταση. Το κέντρο Turn-Mill μας είναι ιδιαίτερα κατάλληλο για την επεξεργασία σύνθετων εξαρτημάτων, όπως τα λεπτές συνιστώσες και οι περίπλοκες καμπύλες επιφάνειες, οι οποίες είναι συχνά δύσκολο να επιτευχθούν με υψηλή απόδοση και ακρίβεια χρησιμοποιώντας παραδοσιακές μεθόδους μηχανικής κατεργασίας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το σύνθετο μηχανισμό CNC του 46-Tailstock μπορεί να επιτύχει ταυτόχρονα λειτουργίες σύνθεσης πολλαπλών διαδικασιών, όπως στροφή, άλεση, γεώτρηση, χτυπώντας, κούμπωμα και σχισμή.

Ο άξονας C του άξονα είναι εξοπλισμένος με κωδικοποιητή μαγνητικού δακτυλίου υψηλής ανάλυσης, επιτρέποντας τη συνεχή ευρετηρίαση (με ακρίβεια ευρετηρίου έως 0,01 μοίρες). Είναι συναρμολογημένο ομοαξονικά με το εργαλείο εργαλείο για να εξασφαλιστεί η ακρίβεια τοποθέτησης και η υψηλή αξιοπιστία του άξονα C.

Υιοθετεί ένα πλήρως κλειστό προστατευτικό σχέδιο, ο οποίος προστατεύει αποτελεσματικά σημαντικά συστατικά όπως βίδες, οδηγοί και ρουλεμάν. Είναι αισθητικά ευχάριστο, σταθερό και ανθεκτικό.

Χρησιμοποιεί το λειτουργικό σύστημα της Ταϊβάν Syntec, το οποίο επιτρέπει την ταχεία τοποθέτηση κατά τη διάρκεια της λειτουργίας υψηλής ταχύτητας, βελτιώνοντας αποτελεσματικά την αποτελεσματικότητα και την ακρίβεια ευρετηρίου.

Παράμετρος προϊόντος (προδιαγραφή）

Χωρητικότητα επεξεργασίας	46
Περιστρέψτε το σώμα του κρεβατιού	Φ450
Η μεγαλύτερη επεξεργασία διαμέτρου	φ350
Ατρακτος
Άτρακτο	A2-5
Διάφραγμα	φ46
Ταχύτητα ατράκτου	0-6000
Μηχανική ακρίβεια
Επαναλάβετε την ακρίβεια τοποθέτησης	± 0,005
Άξονα	≤0.005/100mm
Άξονα	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z άξονας γρήγορη κινούμενη ταχύτητα	24m/min
Ταξίδια στο ουραίο κάθισμα
Προδιαγραφή του μανικιού Tailstock	MO's 5#
Ταξίδια στο ουραίο κάθισμα	370 χιλιοστά
Μέθοδος κίνησης του καθίσματος	ολισθητής
Κορυφαία απόσταση του Chuck	450mm
Εύρος πίεσης του καθίσματος	5-20 κιλά
Κορυφαίο δρομολόγιο	120mm
Δομή ουράς καθισμάτων	Τύπος μανικιού ακριβείας
Αξονικό εγκεφαλικό επεισόδιο
Εγκεφαλικό επεισόδιο	250mm
Εγκεφαλικό επεισόδιο	510 χιλιοστά
Εγκεφαλικό επεισόδιο	± 35mm
Μηχανοκίνητη ισχύος
Άξονας (σερβο) και κινητήρας	7,5 kW
X άξονας (σερβο) και κινητήρας	3.1kW
Z axis (σερβο) και κινητήρα	3.1kW
Y άξονας (σερβο) και κινητήρας	2.4kW
Κινητήρας κεφαλής ισχύος	5.5kW
15- Σταθμός ισχύος πυργίσκου (BMT40)	King CNC από την Ταϊβάν, Κίνα
Head Power 0 - πτυχίο	2
Power Head 90 - πτυχίο	2
Αλλος
Βάρος	3600 κιλά
Μηχανικές διαστάσεις	285017802040

Φεστιβάλ και εφαρμογή προϊόντων

Το σύμπλεγμα Turn-Mill με το Tailstock είναι ένας ευέλικτος εξοπλισμός κατεργασίας που συνδυάζει τις λειτουργίες της στροφής και της άλεσης και διαθέτει μια συσκευή tailstock για να υποστηρίξει την επεξεργασία διαφόρων τεμαχίων εργασίας. Αυτό το 46-Tailstock Turn-Mill Composite CNC Machine υψηλής ακρίβειας, υψηλής απόδοσης και ικανότητας για επεξεργασία σύνθετων τεμαχίων σε σχήμα, το καθιστούν ευρέως χρησιμοποιούμενο σε πολλαπλές βιομηχανίες.

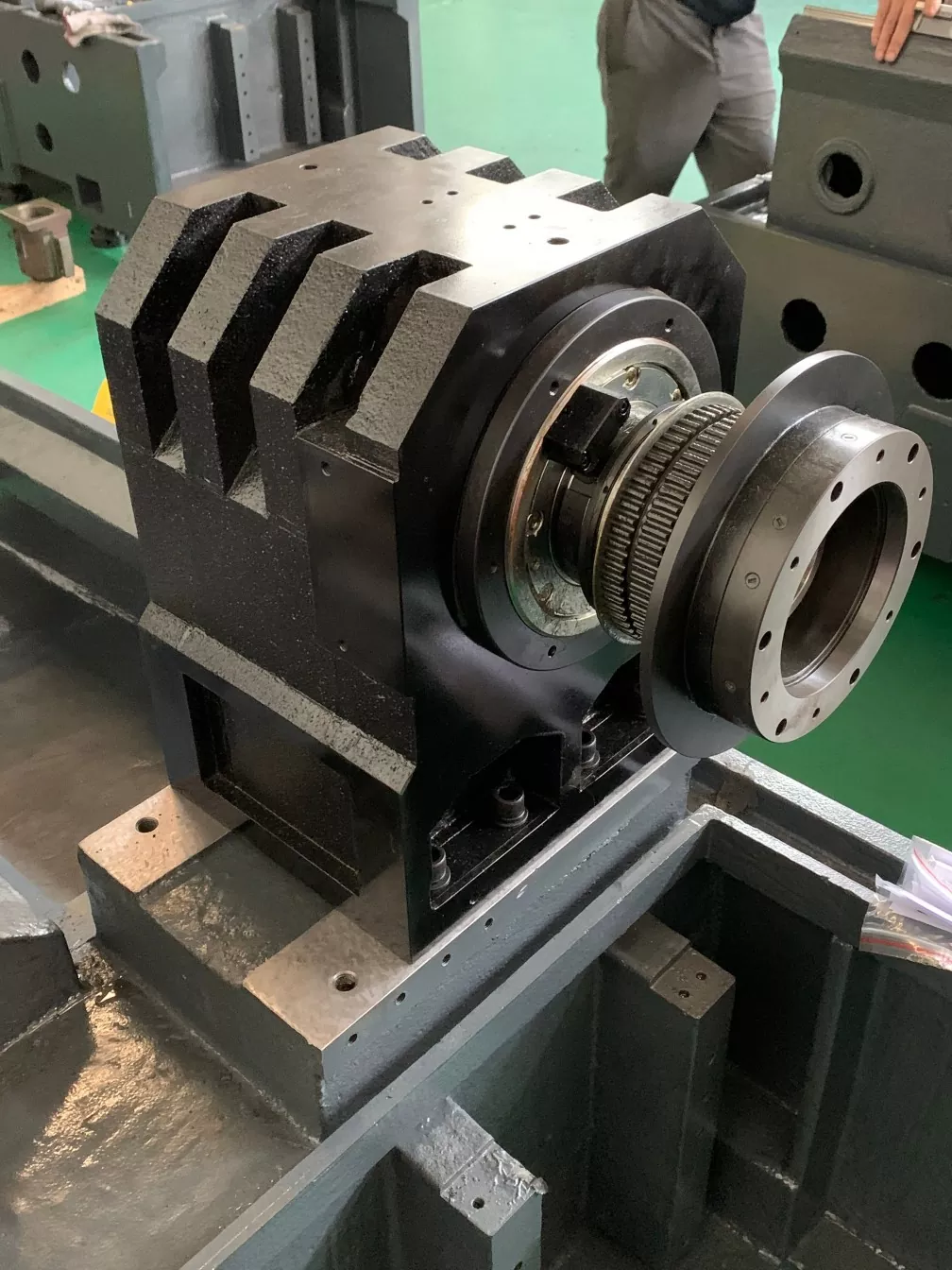

Λεπτομέρειες παραγωγής

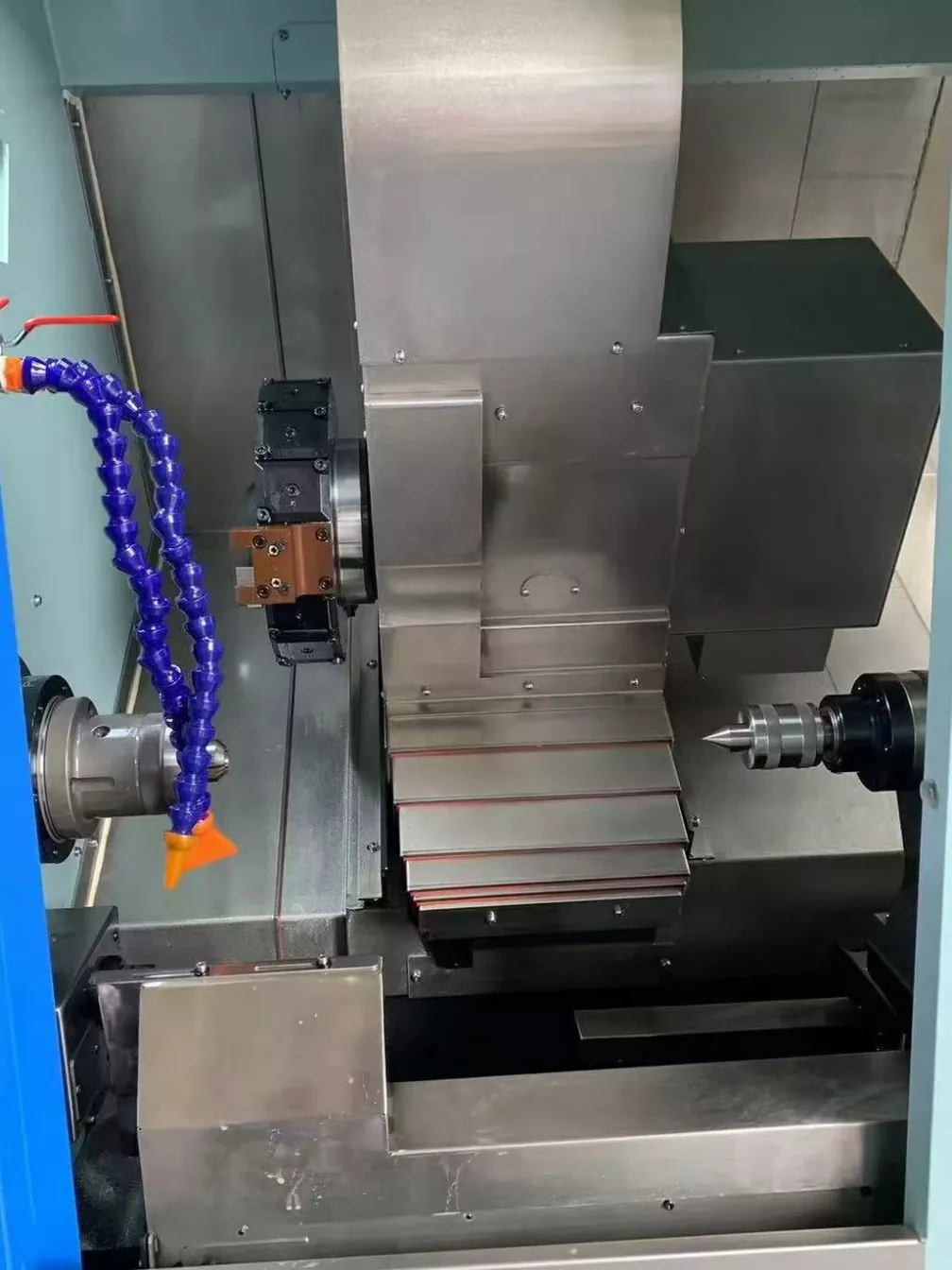

46-Tailstock Turn-Mill Composite CNC Εσωτερική δομή του εργαλείου εργαλείων.

Ο πυργίσκος ισχύος 15 σταθμών μπορεί να φορτώσει περισσότερα εργαλεία. Κατά την κατεργασία σύνθετων εξαρτημάτων, δεν υπάρχει ανάγκη να αλλάζετε συχνά τα εργαλεία, τα οποία μειώνουν το χρόνο διακοπής που προκαλείται από την αλλαγή του εργαλείου και βελτιώνει την αποτελεσματικότητα της μηχανικής κατεργασίας.
